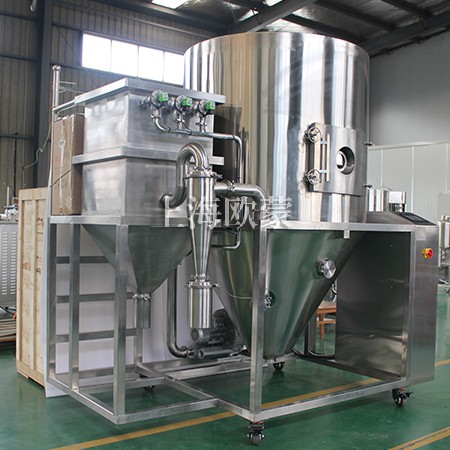

喷雾造粒干燥机

陶瓷浆料造粒喷雾干燥机(0-300um)OMZL-10

产品属性

属性
产品别名
设备型号
生产厂家
主要材质
处理能力
电压功率
详情
喷雾造粒干燥机、实验室喷雾造粒机
OMZL-10
江南体育推荐官
SUS304/316L
5-8L/H
25KW

产品详情

产品介绍:
一、陶瓷浆料喷雾干燥机技术目标(产品产量、品质及工艺要求等):
技术参数:

产品型号

OMZL-10

处理量

8KG/H

干燥塔

φ1200mm 内镜面,外蒙板拉丝,中间填充保温,有操作门,视镜,照明灯

干燥温度

室温-250℃±1°C可调,出风温度:     75-145℃

空气流量

约800 m³/h

电源

AC 380V/50Hz

外形尺寸

长×宽×高 = 3000×2000×3000 mm

重量

约1000KG

加热器

电加热25KW或蒸汽+电

结构形式

开式干燥系统,立式,热风接触方式并流

进料方式

无级调速蠕动泵

喷头类型

双气造粒喷头,0-200μm

物料收集器

塔底+旋风分离器或布袋式收集器可选

雾化方式

压缩空气雾化/或离心雾化

控制系统

PLC控制,触摸屏操作界面,互锁,具备故障报警提示功能

其它选配件

振动锤、初中效过滤、高温高效过滤器
出风温度调节、水膜除尘器、塔负压表

安全保护装置

过热保护、过载保护等


陶瓷喷雾造粒机视频展示:


二、技术设计(工艺设计、设备布置、控制设计)
一)工艺节点
1.进料系统:液料由泵吸送至造粒喷头。
2.造粒喷雾系统:由造粒喷头将液料雾化成微米级雾滴,进入干燥塔体。
3加热系统:由电加热器、热风管组成,完成将常压空气加热至工艺所需的高温空气。
4.干燥塔系统: 由干燥塔体、热风分配器、蜗壳、照明灯、观察门等组成
5.产品出料及除尘:旋风分离器、底部收集瓶、尾部布袋除尘器三点收集
6.电气控制系统:嵌入式触摸控制系统
二)系统工艺阐述
经过前道工序处理后的料液进入螺杆泵送至干燥塔底部的造粒雾化器。喷头将料液均匀地雾化为微米雾滴群,进入塔内。常压空气进入加热系统,被加热至工艺所需的温度,经热风管道,热风蜗壳、热风分配器均匀进入干燥塔上部,与雾滴群接触后高温固化,热解成产品,干燥后的成品随同尾气经出风管送至旋风分离器进行气固分离 ,成品细粉回收,含有碳化物干粉的尾气再经过除尘器进行尾气净化,达到环保要求的尾气经引风机排空。
