喷雾造粒干燥机

离心式喷雾造粒干燥机 陶瓷材料离心喷雾造粒机

产品属性

属性
产品别名
设备型号
厂商性质
主要材质
处理能力
电压功率
详情
喷雾造粒机、喷雾造粒江南app尤文图斯赞助商有哪些
OMLGZ-5
生产厂家
SUS304/316
5KG/H
25KW

产品详情

离心喷雾造粒干燥机产品原理:

本机组工作过程为料液通过进料泵输入雾化器,喷出雾状液滴然后同热空气并流下降,大部分粉粒由塔底排料口收集,废气及其微小粉末经旋风分离器分离,废气由抽风机排出,粉末由设在旋风分离器下端的授粉筒收集,风机出口还可装备二级除尘装置

本机型主要用于精密陶瓷、新金属材料、无机药品等的造粒。

离心喷雾造粒机实验展示:(看看粒径效果)

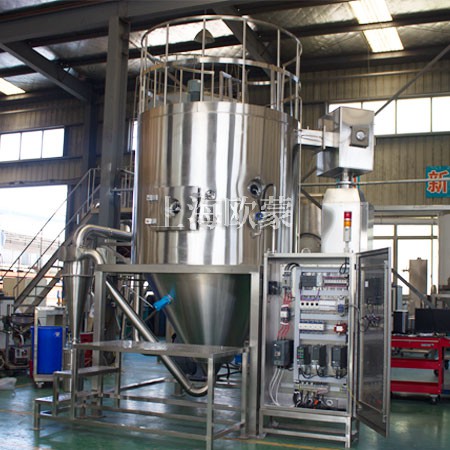

5型离心喷雾造粒干燥机

10型离心喷雾造粒干燥机


离心喷雾造粒干燥机特点

1.在雾化器上配备了M型雾化盘

1)可生产具有良好流动性的球状粉体

2)可生产粒度分布均匀的造粒产品

3)可减少飞行线上的粘壁量

4)可调整平均粒径

2.高回收率采用低帽方式,提高造粒产品的回收率。

3.防止产品交叉污染装有高温高效过滤器

4.干燥室内可进行正压运行

5.热风室可拆卸清洗

6.干燥室的转角部分均加工成R

7.装有折叠式或袋式过滤器,可提高细粉的回收率,尾气清洁,防止公害

8.操作简单,运行可靠:

1)热风温度可自动控制在设定值的±0.5%之内

2)由于实现了小型化,占用空间少,运行操作简便

3)可在较大范围内选择运行条件

4)可生产形貌良好的造粒产品

5)可调整平均粒径

6)通过更换各种雾化盘可调整粒度分布及松装密度

7)具有可靠的再现性

离心喷雾造粒干燥机技术参数

项目/机型

OMLGZ-5

OMLGZ-10

OMLGZ-15

OMLGZ-30

OMLGZ-75

OMLGZ-100

用途

研究开发

少量处理

微粒造粒

研究开发

少量生产

样品制取

实用造粒

少量规模生产

产品造粒

生产

产品造粒

生产

产品造粒

生产

产品造粒

水分蒸发量

5kg/h

10kg/h

15kg/h

30kg/h

75kg/h

110kg/h

干燥室尺寸(mm)

Φ1200

Φ1600

Φ2000

Φ2500

Φ3000

Φ3500

干燥室附属件

人孔、观察窗、照明窗、产品回收料桶

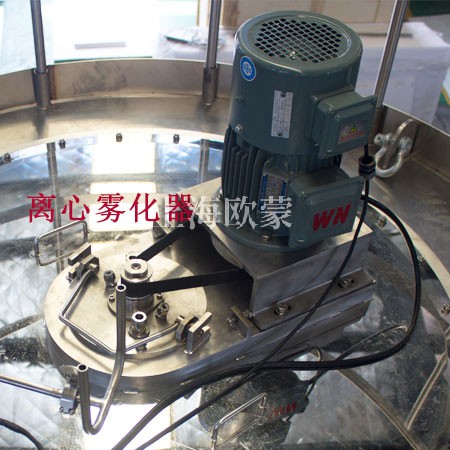

雾化器

雾化盘

**转速

WRG -60

雾化盘直径65mm

25,000rpm

WRG -80

雾化盘直径85mm

13,000rpm

WRG -125

雾化盘直径125mm

15,000rpm

产品回收方式

低帽式,塔底+旋风分离器2点回收

料液供给方式

蠕动泵及不锈钢容器

软管泵及不锈钢容器

料液泵容量

10kg/h

20kg/h

30kg/h

60kg/h

150kg/h

220kg/h

加热源

电加热器

电加热器/LPG燃烧炉

加热器容量

18kW

27kW

36kW

60kW

126kW /

100,000kcal/h

180kW /

150,000kcal/h

热风**温度

300

附属器件

送风机、排风机、初效过滤器、热风过滤器、旋风分离器、袋式过滤器、操作梯

电控系统

PLC+HMI

安全装置

加热器过热防止装置

加热器过热防止/熄火检出装置

电力

动力:380V/3

设备容量

21kW

32kW

41kW

66kW

138kW / 15kW

201kW / 20kW

概略外形尺寸(m)

W2.4*L1.7*H1.9

W2.7*L1.8*H2.4

W3.2*L2.2*H2.7

W3.7*L3.4*H4.9

W5.3*L4.0*H5.9

W6.2*L4.5*H8.0

概略安装重量

860kg

1,400kg

1,600kg

2,000kg

3,400kg

4,900kg

选件

翻板蝶阀、振动筛、振打气锤、除尘器

:1.水份蒸发量以进风温度250,出风温度100为基准
