真空干燥机设备

真空干燥箱-低温真空烘干机OMFZG系列

产品属性

属性
产品别名
设备型号
厂商性质
主要材质
处理能力
电压功率
详情
真空烘干机
OMFZG系列
生产厂家
SUS304

产品详情

一、应用范围

适用于在高温下易分解,聚合和变质的热敏性物料的低温干燥;被**地采用在制药、化工、食 品、电子等行业。

二、工作原理

将物料置于真空负压条件下,使水的沸点降低,更加容易干燥。而且因为抽除了空气从而大大的减少了物料的氧化。

三、结构特点

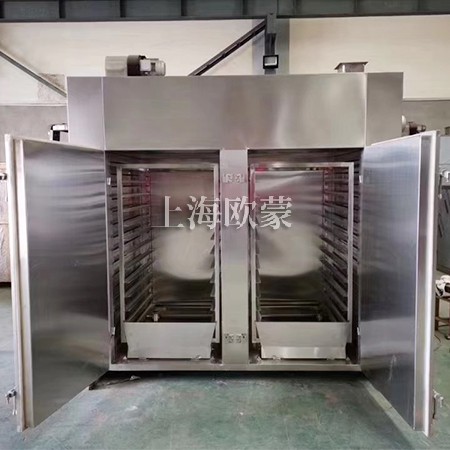

本干燥箱主要由箱体、烘架、外部周转车、电控系统及烘盘等附件构成。

箱体:首先采用厚度为δ6mm的SUS 304不锈钢焊接成干燥箱内壁,再用12#槽钢在外部做加强焊接。加强完成后铺设保温材料,再安装外封板。该烘箱保温层的厚度为120mm,保温材料采用**的岩棉。工作室的顶部在制作时设计为拱形结构,此结构在干燥过程中,会使凝结的冷凝水向箱体两侧滑落后汇集到工作室的底部。箱体后部在上方设有抽真空口,抽真空口通径为DN150。

箱体的左侧设有破真空1只,孔径为DN25并配备专用的卫生级手动球阀。破真空口用于干燥过程结束后,向工作室内注入空气平衡工作室与外部压力便于箱门开启。

箱体的底部制作为凹形结构,此结构便于干燥过程中冷凝水及日常清理时污水的汇集排除。在底部**处设有排污口1只,用于排放冷凝水及日常清理时污水,并且配有专用球阀1只。

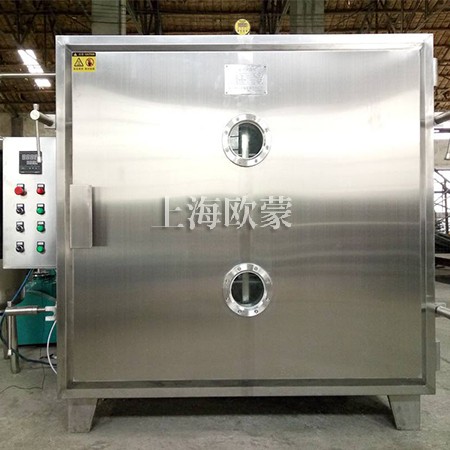

箱门设有观察用视镜2只,直径为150mm。测温热电阻可以选择软质探头,软质探头伸入工作室内900mm,可以在此半径内任意布置。可用于测量工作室温度,也可测量物料温度。

观察视镜的法兰材质为SUS 304不锈钢,视镜采用***的钢化玻璃。


四、技术参数

基本技术参数

型号

FZG-5A-W

FZG-3W

FZG-6W

FZG-12W

FZG-16W

FZG-20W

工作室尺寸

(MM)

460

670

670

800

800

800

(MM)

450

670

670

950

950

950

(MM)

850

480

820

820

1100

1300

外型尺寸

(MM)

660

870

870

1000

1000

1000

(MM)

650

870

870

1150

1150

1150

(MM)

1010

680

1020

1020

1300

1500

容积

0.18

0.22

0.37

0.63

0.84

0.99

烘盘

5

3

6

12

16

20

烘盘尺寸

mm

400*300*40

460*640*45

5

3

6

6

8

10

干燥面积

0.6

0.9

1.8

3.6

4.8

6

极限真空度

mpa

-0.1

热源

热水、蒸汽、导热油

使用温度

rt+10~150

真空泵

型号

2XZ-4

2XZ-4

2X-8A

2X-8A

2X-8A

2X-15

功率

Kw

0.55

0.55

1.1

1.1

1.1

1.5

基本技术参数

型号

FZG-24W

FZG-32W

FZG-40W

FZG-48W

FZG-60W

FZG-72W

工作室尺寸

(MM)

800

1100

1100

1200

1480

1480

(MM)

1420

1350

1350

1350

1420

1420

(MM)

1100

1100

1300

1540

1300

1540

外型尺寸

(MM)

1000

1300

1300

1440

1720

1720

(MM)

1620

1550

1550

1590

1660

1660

(MM)

1300

1300

1500

1780

1540

1780

容积

1.25

1.64

1.94

2.5

2.74

3.24

烘盘

24

32

40

48

60

72

烘盘尺寸

mm

460*640*45

8

8

10

12

10

12

干燥面积

7.2

9.6

12

14.4

18

21.6

极限真空度

mpa

-0.1

热源

热水、蒸汽、导热油

使用温度

rt+10~150

真空泵

型号

2X-15

2X-30

2X-30

2X-30

2X-70

2X-70

功率

Kw

1.5

3

3

3

5.5

5.5
