产品详情

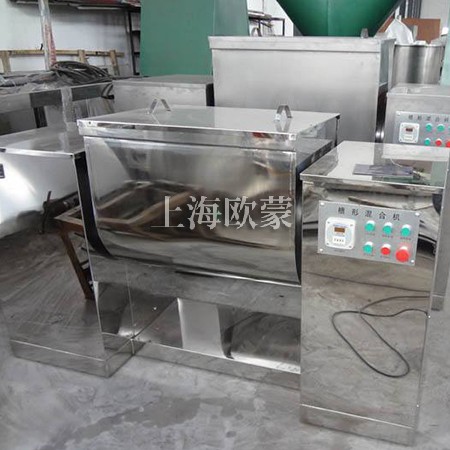

一、主要用途:本机为全不锈钢卧式槽形混合机,在制药、化工、食品工业中用于混合粉状或糊状的物料。
二、工作原理:本机通过机械传动,使S式搅拌桨旋转,推动物料往复翻动,均匀混合,操作时采用电气控制,可设定混合时间,到时自动停机,电动倒料,从而提高每批物料的混合质量,达到高均匀度的混合。
三、产品特点:
1.本机用了两只电机,一个搅拌电机,通过轴带动搅拌桨转动混合物料,一个卸料电机,开动可使搅拌槽倾斜,方便卸料。
2.搅拌轴两端有单向推力球轴承及径向推力球轴承,能防止因负苛作用而产生的径向窜动。
3.搅拌轴两端密封作了改进,能完全密封,不污染物料。
4.卸料时采用点动控制,很方便就能出料,不会产生料斗倾斜过大的现象,旋转机器左端由于蜗轮、蜗杆传动有自锁作用,因此,混合箱可任意角度倒料。
四、产品操作规程:
1.确保混合机料槽处于垂直状态,点动搅拌工作,确保搅拌桨沿箭头方向运动。
2.开始加料,装料量以浸没搅拌浆为宜,然后盖好上盖,设定好混合时间(时间以分钟为单位),再按下“搅拌启动”按钮。
3.设备运行达到设定时间,设备自动停止工作,倒料时先停车,将盛料箱放在机架前,将上盖拿下来,点动“下行点动”,使混合箱倾斜将料倒出,如下料过程中有积料,点动“出料点动”,确保料槽无残留。下料结束后,点动“上行点动”,确保料槽回复原位,进行下一批次混合。
五、设备型号及参数:
型号 |
桨叶形式 |
料筒 |
*大装 |
*大装 |
搅拌桨 |
翻转 |
搅拌 |
倒料 |
外形尺寸(长×宽×高) |
重量 |
CH-30 |
S式单桨 |
20L |
20L |
20kg |
24r/min |
﹤105° |
0.75kw |
0.12kw |
1065*380*520mm |
150kg |
CH-50 |
S式单桨 |
30L |
30L |
30kg |
24r/min |
﹤105° |
1.5kw |
0.18kw |
1265*430*720mm |
200kg |
CH-100 |
S式单桨 |
60L |
60L |
60kg |
24r/min |
﹤105° |
2.2kw |
0.55kw |
1580*500*830mm |
300kg |
CH-150 |
S式单桨 |
90L |
90L |
90kg |
24r/min |
﹤105° |
3kw |
0.75kw |
1685*600*1000mm |
650kg |
CH-200 |
S式单桨 |
140L |
140L |
140kg |
24r/min |
﹤105° |
4kw |
0.75kw |
1850*600*1000mm |
720kg |
CH-300 |
S式单桨 |
180L |
180L |
180kg |
24r/min |
﹤105° |
5.5kw |
1.1kw |
2160*700*1250mm |
750kg |
CH-400 |
S式单桨 |
250L |
250L |
250kg |
24r/min |
﹤105° |
7.5kw |
1.5kw |
2280*700*1250mm |
780kg |
CH-500 |
S式单桨 |
300L |
300L |
300kg |
24r/min |
﹤105° |
7.5kw |
1.5kw |
2450*700*1250mm |
820kg |
CH-600 |
S式单桨 |
380L |
380L |
380kg |
24r/min |
﹤105° |
11kw |
2.2kw |
2500*900*1350mm |
850kg |
